MySQL의 InnoDB가 MVCC를 구현하는 법

들어가기 전에

DBMS의 격리성 수준은 알고있었으나 내부적으로 어떻게 동작하는지는 알지 못했다.

데드락 문제를 마주하면서 기본은 알고있어야 나중에 트러블 슈팅하기 수월할 것 같아서 MySQL 책을 구매했다.

우선 MySQL이 어떤 구조로 되어있는지 간략하게 알아보고, 어디서 트랜잭션과 격리 수준을 보장하는 메커니즘이 돌아가는지 설명한다.

트랜잭션 격리 수준은 기본적으로 안다는 전제로 설명한다.

다음 내용은 Real MySQL 8.0을 학습하며 정리한 글이다.

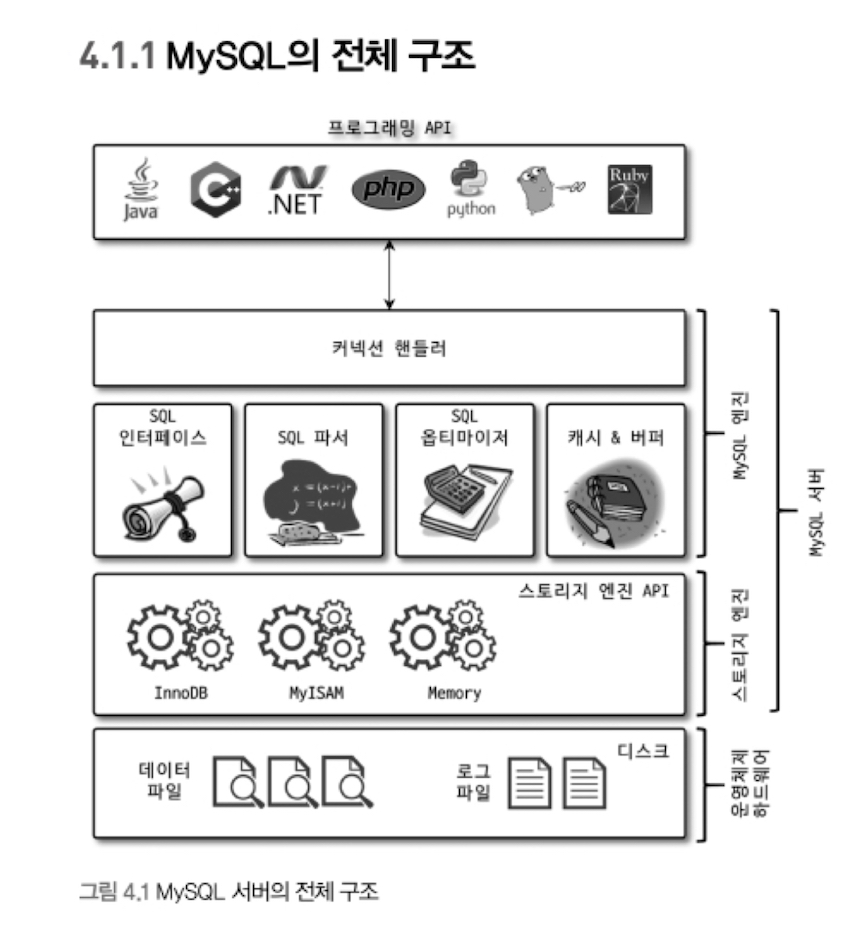

MySQL 아키텍처

• MySQL 서버는 MySQL 엔진과 스토리지 엔진으로 구분할 수 있다.
• MySQL 엔진
  • 요청된 SQL 문장을 분석하거나 최적화하는 등 DBMS의 두뇌에 해당하는 처리를 수행
  • 클라이언트로부터의 접속 및 쿼리 요청을 처리하는 커넥션 핸들러와 SQL 파서 및 전처리기, 쿼리의 최적화된 실행을 위한 옵티마이저가 주를 이룬다. (각각은 나중에 다시 정리 하려고한다.)
• 스토리지 엔진
  • 실제 데이터를 디스크 스토리지에 저장하거나 데이터를 읽어오는 부분을 전담
• 핸들러 API
  • MySQL 엔진이 쿼리 실행기에서 데이터를 쓰거나 읽어야할 때 스토리지 엔진에 요청을 핸들러 API를 이용해 주고받는다.

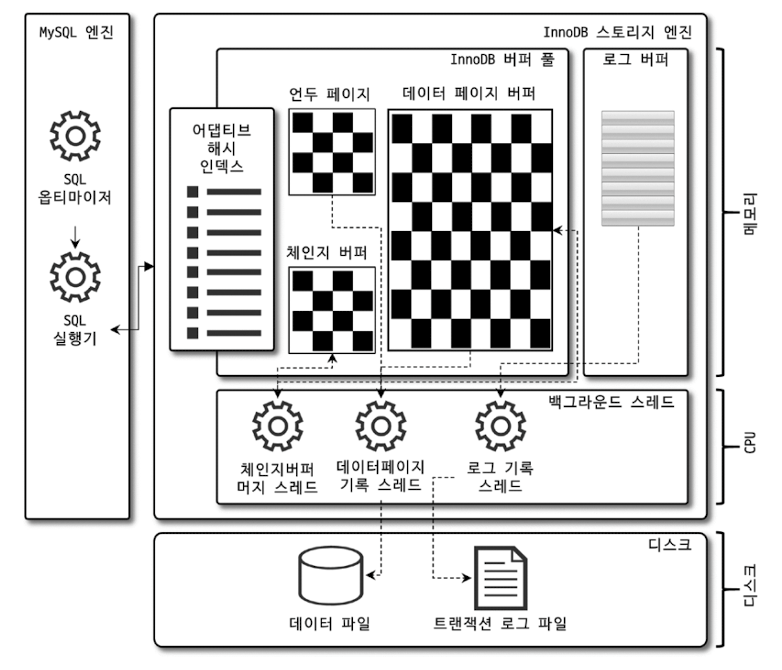

InnoDB 스토리지 엔진 아키텍처

• InnoDB는 MySQL에서 사용할 수 있는 스토리지 엔진 중 거의 유일하게 레코드 기반의 잠금을 제공하며, 그 때문에 높은 동시성 처리가 가능하고 안정적이며 성능이 뛰어나다.
• InnoDB의 모든 테이블은 기본적으로 PK를 기준으로 클러스터링되어 저장된다.

언두로그

• 언두 로그를 통해 잠금없이 일관된 읽기 제공
  • 잠금 없는 일관된 읽기 : 특정 사용자가 레코드를 변경하고 아직 커밋을 수행하지 않았더라도 변경이 다른 사용자의 SELECT 작업을 방해하지 않는다.
• 오랜시간 활성 상태인 트랜잭션으로 인해 MySQL 서버가 느려지거나 문제가 발생할 때, 일관된 읽기를 위해 언두 로그를 삭제하지못하고 계속 유지해야해서 생기는 문제다. -> 빠른 롤백이나 커밋으로 트랜젝션을 빨리 완료하자.

버퍼풀

• 캐시 : 디스크의 데이터 파일이나 인덱스 정보를 메모리에 캐시해 두는 공간
• 버퍼 : 쓰기 작업을 지연시켜 일괄 작업으로 처리할 수 있게함
• 버퍼 풀의 변경 내용은 InnoDB의 백그라운드 스레드에 의해서 기록되기 때문에 실제 디스크 데이터 파일에 기록됐는지 여부는 시점에 따라 다를 수 있다.

자동 데드락 감지

• InnoDB 스토리지 엔진은 내부적으로 잠금이 교착 상태에 빠지지 않았는지를 체크하기 위해 잠금 대기 목록을 그래프(Wait for List) 형태로 관리한다.
• InnoDB 스토리지 엔진은 데드락 감지 스레드를 가지고 있어서 데드락 감지 스레드가 주기적으로 잠금 대기 그래프를 검사해 교착 상태에 빠진 트랜잭션들을 찾아서 그중 하나를 강제 종료한다.
• 언두 로그 레코드를 적게 가진 (롤백 해도 undo 처리할 내용이 적은) 트랜잭션이 일반적으로 롤백의 대상이 된다.
• 일반적으로 데드락을 찾아내는 작업은 크게 부담이 되지 않지만 동시 처리 스레드가 매우 많아지거나 트랜잭션이 가진 잠금의 수가 많아지면 데드락 감지 스레드가 느려진다.

잠금

락이 MVCC와도 연결되기 때문에 짧게 정리하고 넘어간다.

MySQL에서 사용되는 잠금은 MySQL 엔진 레벨과 스토리지 엔진 레벨로 나눌 수 있다.

MySQL 엔진의 잠금

• 글로벌 락 : MySQL 서버 전체에 락이 걸리며, 다른 세션은 락이 해제될 때 까지 대기 상태로 남는다.
• 테이블 락 : 개별 테이블 단위로 설정되는 잠금이며, 명시적 또는 묵시적으로 특정 테이블의 락을 획득할 수 있다.
• 네임드 락 : GET_LOCK() 함수를 통해 사용자가 지정한 문자열에 대해 잠금을 획득하고 반납한다.
  • 자주 사용되지는 않지만, 복잡한 요건으로 레코드를 변경하는 트랜잭션에 유용하다.
  • 배치 프로그램처럼 한버넹 많은 레코드를 변경하는 쿼리는 자주 데드락의 원인이 되는데, 동일 데이터를 변경하거나 참조하는 프로그램끼리 분류해서 네임드 락을 걸고 쿼리를 실행하면 간단히 해결할 수 있다.
• 메타 데이터 락 : 테이블, 뷰의 이름이나 구조를 변경할 경우에 획득하는 잠금

InnoDB 스토리지 엔진의 잠금

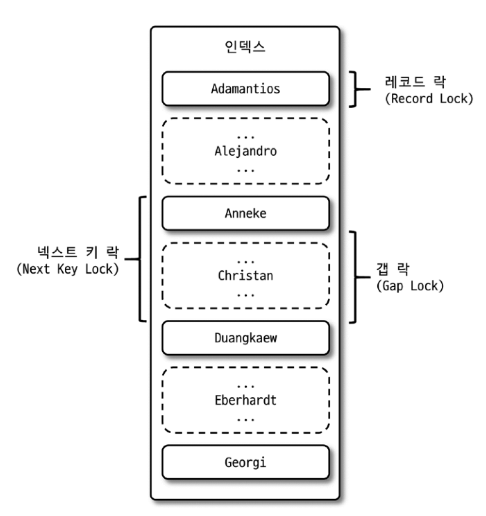

Record lock

• 레코드 자체만을 잠그는 것
• 인덱스의 레코드를 잠근다
  • 인덱스를 사용할 수 있는 칼럼에 대해서 해당 조건을 만족하는 레코드에 잠긴다.
  • ex. index(first_name)이 있을 때, update employees set hire_date = now() where first_name = "chloe" and last_name = "kwon" 에서 first_name = “chloe”에 해당하는 레코드들은 전부 락이 걸린다.
  • 인덱스가 하나도 없다면 풀스캔하면서 모든 레코드를 잠근다.
• PK, unique index에 의한 변경 작업에서는 Gap에 대해서 잠그지 않고 레코드 자체에 대해서만 락을 건다.

Gap lock

• 레코드와 바로 인접한 레코드 사이의 간격만을 잠그는 것을 의미한다.
• 레코드와 레코드 사이의 간격에 새로운 레코드가 생성되는 것을 제어한다.
  • 검색대상을 제외하고 그 사이에 있는 것을 잠그는 것
• Next key lock의 일부로 사용된다.
• Gap lock의 필요성
  • Repeatable Read 격리 수준 보장
  • Replication 일관성 보장
  • Foreign Key 일관성 보장

Next key lock

• Record lock과 Gap lock을 합쳐놓은 형태의 잠금
• 바이너리 로그에 기록되는 쿼리가 Replica 서버에서 실행될 때 소스 서버에서 만들어 낸 결과와 동일한 결과를 만들어내도록 보장하는 것이 주목적

Auto increment lock

• 자동 증가하는 숫자 값을 추출하기 위해 사용하는 락
• 트랜잭션과 관계없이 INSERT, REPLACE 에서 AUTO_INCREMENT 값을 가져오는 순간 락이 걸렸다가 즉시 해제된다.
• 락을 명시적으로 획득할 수 없고 아주 짧은 시간 걸렸다가 해제된다.

Undo log를 활용한 MVCC 구현

• MVCC : Multi Version Concurrency Control
• 레코드 레벨의 트랜잭션을 지원하는 DBMS가 제공하는 기능.
• 잠금을 사용하지 않는 일관된 읽기를 제공
• InnoDB는 Undo log를 이용해 이 기능을 구현한다.

언두로그

• InnoDB는 트랜잭션과 격리 수준을 보장하기 위해 DML로 변경되기 이전 버전의 데이터를 별도로 백업한다.
• 트랜잭션 롤백 대비 : 트랜잭션이 롤백되면 트랜잭션 도중 변경된 데이터를 변경 전 데이터로 복구할 때 언두 로그에 백업해준 이전 버전 데이터를 이용해 복구한다.
• 격리 수준 유지 : 트랜잭션 격리 수준에 맞게 변경중인 레코드를 읽지 않고 언두 로그에 백업해둔 데이터를 읽어서 반환

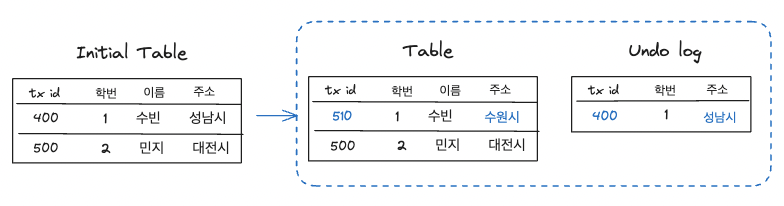

• 트랜젝션 시작 후, UPDATE를 하면 다음과 같이 Table에는 변경된 값과 변경시킨 Transaction id가 남고, 원래 데이터는 언두 로그에 기록된다.



• 언두로그에는 잠금을 걸 수 없다.

잠금 없는 일관된 읽기

• 앞서 InnoDB는 MVCC 기술을 이용해 잠금을 걸지않고 읽기를 수행한다고 했다.

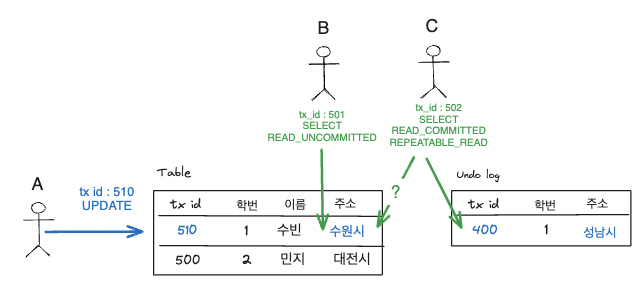

• 그림에서 수빈의 주소를 UPDATE 하기 전후에 격리 수준에 따라 어떻게 처리되는지를 살펴보면 다음과 같다.



READ UNCOMMITTED

• 트랜젝션 중간에 데이터가 변경되어도 Table만 확인한다.

READ_COMMITTED, REPEATABLE_READ

• transaction id가 자신보다 작은 번호의 내용만 확인한다.
• tx_id 502는 tx_id 510이 수정한 데이터 대신 undo log의 자신의 id보다 작은 400의 데이터를 읽게된다.
• 자신의 transaction id보다 작은 것만 읽기 때문에 일반적인 REPEATABLE_READ가 가지고 있는 Phantom read가 발생하지 않는다.

SERIALIZABLE

• 읽기 작업도 공유 잠금을 획득해야만 하며, 동시에 다른 트랜잭션에서는 절대 접근할 수 없다
• 하지만 InnoDB에서는 갭락과 넥스트락 덕에 REPEATABLE_READ에서도 Phantom read가 발생하지 않는다.

REPEATABLE_READ와 Phantom read

일반적인 격리 수준과 다르게 InnoDB가 REPEATABLE_READ가 가지고 있는 Phantom read가 거의 발생하지 않는 이유와 발견하는 경우를 알아보자.

Time	Transcation 1	Transcation 2
1	Begin	Begin
2	SELECT * FROM employees where id ≥ 1 and id < 4 FOR UPDATE
3		INSERT INTO employees VALUES (3, ‘MinHee’)
4		Commit
5	SELECT * FROM employees where id ≥ 1 and id < 4 FOR UPDATE

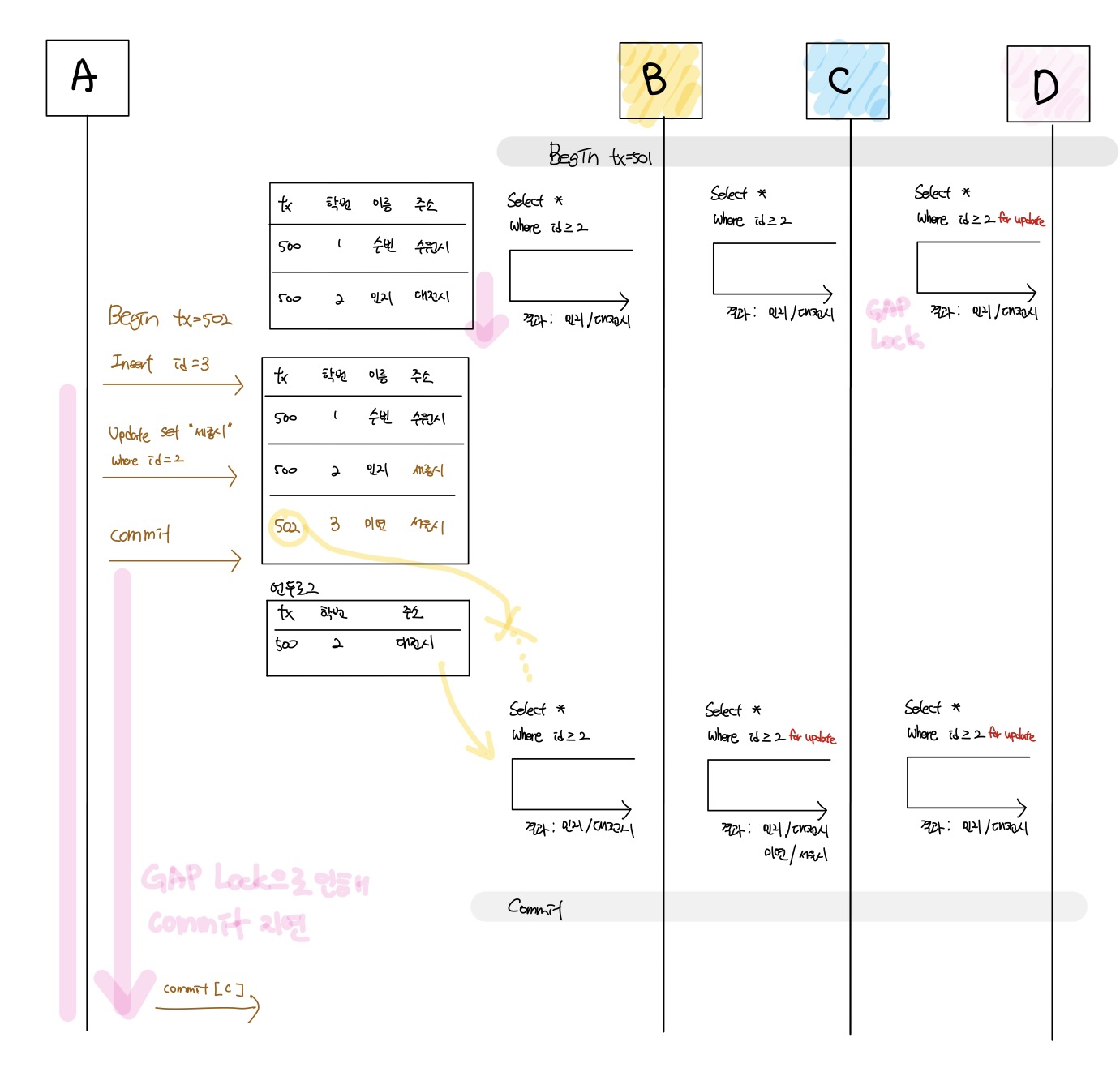

undefined- 아래 그림.. 으로 그렸는데 경우를

• B의 경우 계속 lock 없이 MVCC로 인해 Phantom Read가 방어된다.
• SELECT FOR UPDATE의 경우 X lock을 걸기 때문에 잠금이 있는 상태다.
  • 잠금있는 읽기는 데이터 조회가 언두 로그가 아닌 테이블에서 수행된다. (C, D의 경우)
  • 언두 로그가 append only 형태이므로 잠금 장치가 없다.

• D의 경우 x lock이 발생 해서 언두로그는 보지 못하지만 Gap lock으로 인해 A가 commit을 하지 못하고 대기하면서 D의 입장에서는 Phantom read가 발생하지 않는다.



첫 번째 SELECT	두 번째 SELECT	결과
SELECT	SELECT	MVCC로 인해 Phantom Read 없음
SELECT	SELECT FOR UPDATE	Phantom Read O, 해당 경우는 거의 없음
SELECT FOR UPDATE	SELECT FOR UPDATE	Gap Lock으로 인해 Phantom Read 없음

undefined
